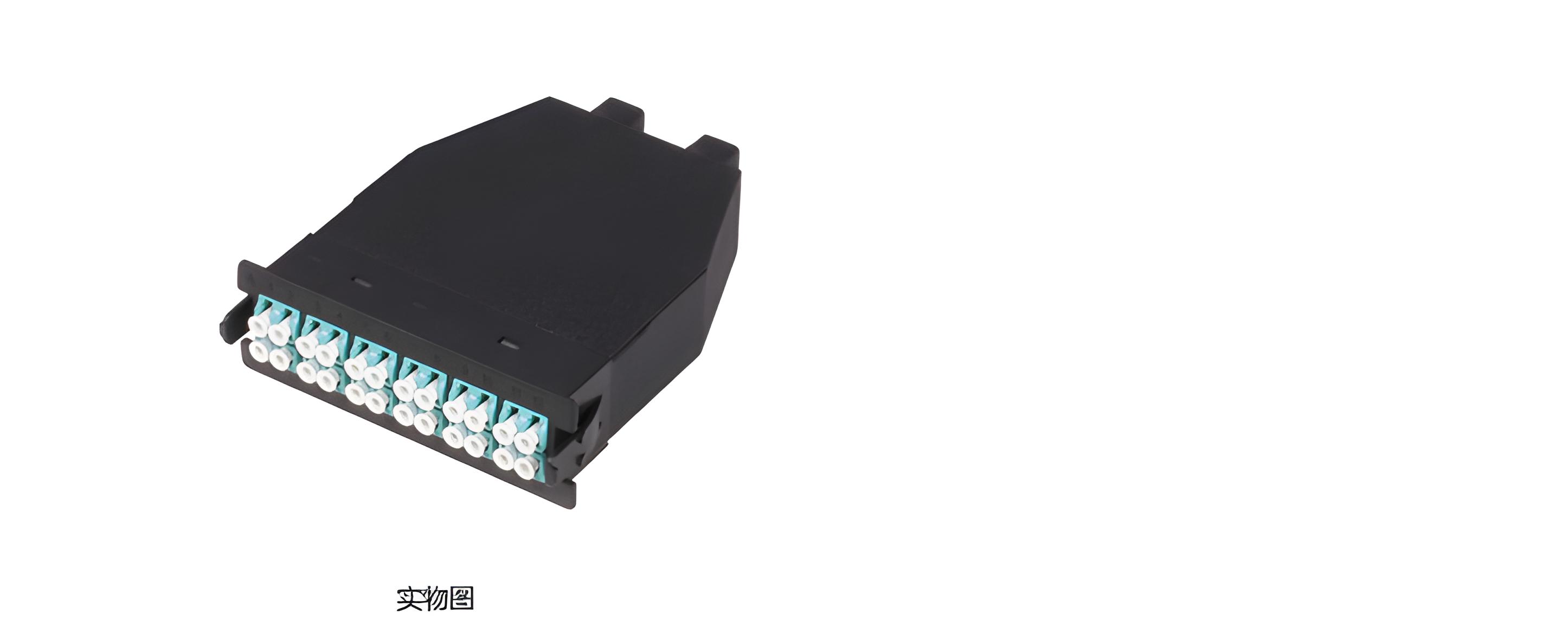

通过业界标准TIA-568C.3-2008(光纤布线组件标准)和 YD/T1272.5-2009(光纤活动连接器第五部分:MPO 型)的要求,用于 IDC 和大楼光纤预端接系统,系统满足 10G 以太网传输,适用于未来 40G/100G 系统应用的平滑升级,完全可以满足要求苛刻的高速网。贝特诺 MPO 光纤预端接盒主要用于数据中心 MPO 预端接主干光缆与 LC 或 SC 连接器之间的安全过渡,安装于 19“ 1U、2U 或 4U 光纤配线架。模块盒前面板装配 LC 或 SC 适配器用于相互配线或连接设备跳线,后面板装配MPO适配器用于连接MPO预连接主干光缆。即插即用模块式结构可以快速部署数据中心光纤基础设施,以及提高光缆在移动过程中的故障排除和重新配置,添加和更改。100% 在工厂内端接,并严格进行连接测试,以保证最小的插入损耗。
- 采用通用极性设计确保了系统中正确的光纤极性 , 多种极性可供选择
- 采用铝合金外壳设计,强度好,有效保护内部光纤分支部件
- 将 12 芯 MPO 连接器分支转换到 LC 双工连接器或 SC单工适配器
- 低损耗连接,提供了系统设计灵活度
- 前面板装配 LC 双工适配器,后面板装配 MPO 连接器
- MPO 面板可轻松的升级到 24 芯
- 可以直接平滑升级到下一代数据中心 40GbEt 和100GbE 的应用
- 模块前面板装配 12 个 LC 双工适配器,模块后面板装配 2 个 MPO 连接器,为24芯预端接盒
- 模块前面板装配 6个 SC 单工适配器,模块后面板装配 1 个 MPO 连接器.,为12芯预端接盒
- MPO 适配器颜色:黑色
- 极 性:A 极 性 key up - key down; B 极 性 key up -key up
- LC 适配器颜色:米色(OM2);水绿色(OM3);紫色(OM4);蓝色(SM)
- 套管材料:氧化锆
传输性能
光纤型号 | OM3 50/125um(850/1300nm) | OM4 50/125um(850/1300nm) | OS2 9/125um(1310/1550um) |
最大衰减(dB/KM) | 2.5 / 0.7 | 2.5 / 0.7 | 0.36/ 0.22 |
最小 EMB 带宽(MHz.KM) | 2000/- | 4700/- | / |
衰减变化量,7.5mm 半径, 250um 涂层光纤,850nm |
< 0.2dB | < 0.2dB | / |
衰减变化量,7.5mm 半径, 250um 涂层光纤,1550nm |
/ | / | < 0.2dB |
技术参数
连接器性能 | 插入损耗(平均值) | 插入损耗(最大值) | 回波损耗 |
MPO 低损耗(多模) | 0.10dB | 0.30dB | N/A |
MPO 标准损耗(多模) | 0.20dB | 0.50dB | N/A |
LC 或 SC(多模) | 0.08dB | 0.15dB | N/A |
MPO 标准损耗(单模) | 0.20dB | 0.75dB | >60dB |
MPO 标准损耗(单模) | 0.20dB | 0.75dB | >60dB |
LC 或 SC(单模) | 0.10dB | 0.20dB | >55dB |
型号 |
名称 |
描述 |
标准颜色 |
小包装 |
大包装 |
重量 |
BTFPM65-12-OM3 |
多模 12 芯 MPO-LC 光纤预端接盒 |
含连接器和跳线 |
黑色 |
1PCS |
20PCS |
/ |
BTFPM65-12-OM4 |
多模 12 芯 MPO-LC 光纤预端接盒 |
含连接器和跳线 |
黑色 |
1PCS |
20PCS |
/ |
BTFPM65-12-OS2 |
单模 12 芯 MPO-LC 光纤预端接盒 |
含连接器和跳线 |
黑色 |
1PCS |
20PCS |
/ |
BTFPM65-24-OM3 |
多模 24 芯 MPO-LC 光纤预端接盒 |
含连接器和跳线 |
黑色 |
1PCS |
20PCS |
/ |
BTFPM65-24-OM4 |
多模 24 芯 MPO-LC 光纤预端接盒 |
含连接器和跳线 |
黑色 |
1PCS |
20PCS |
/ |
BTFPM65-24-OS2 |
单模 24 芯 MPO-LC 光纤预端接盒 |
含连接器和跳线 |
黑色 |
1PCS |
1PCS |
/ |
